جنزير نقل حركة ميكانيكية ذات مسافة قصيرة/ سلسلة الأسطوانة ذات خطوة قصيرةShort Pitch Precision Roller Chains

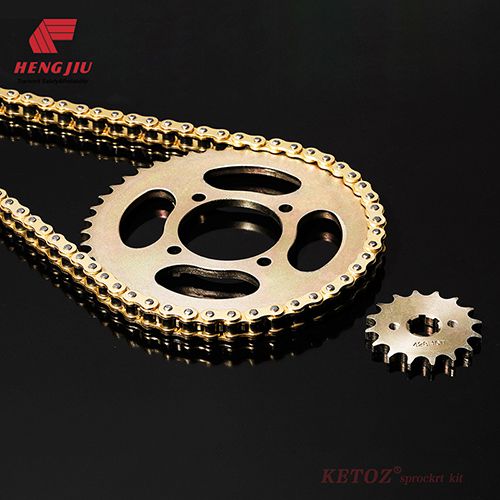

سلاسل نظام نقل الحركة الميكانيكية في الدراجات النارية وفي المصانع

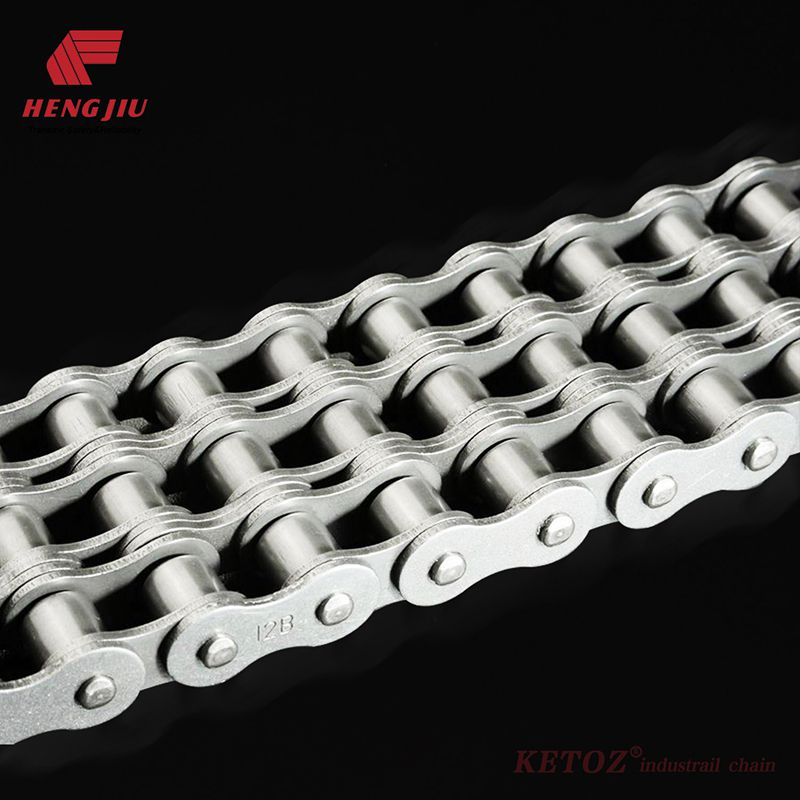

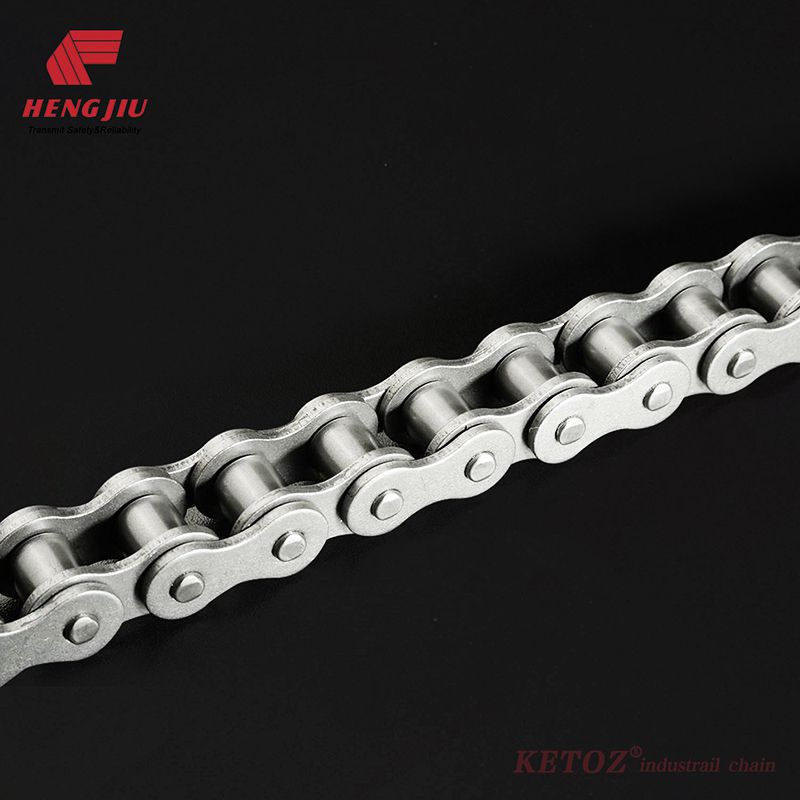

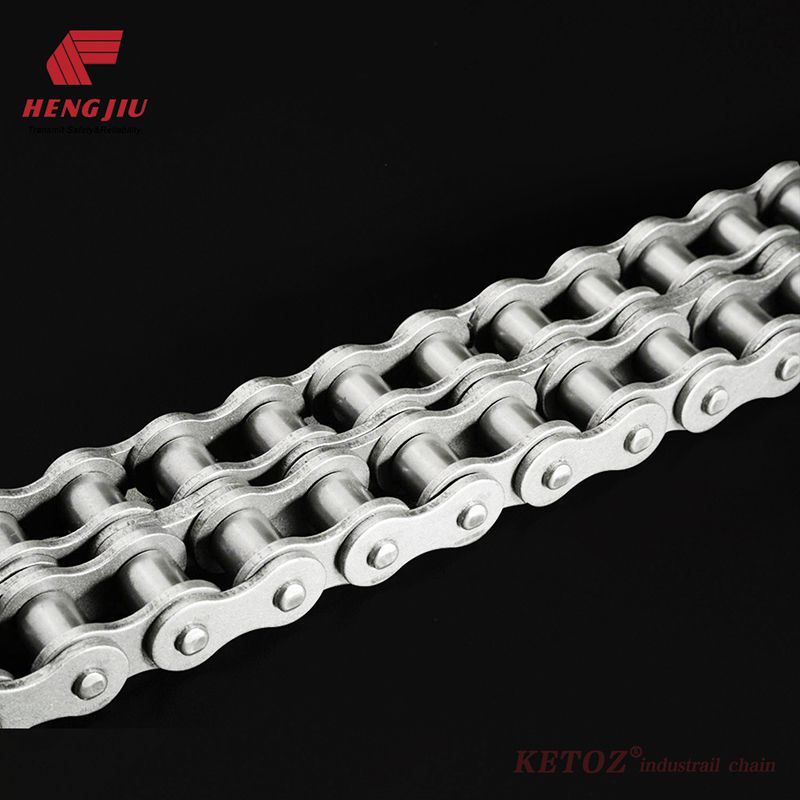

عندما تتطلب الظروف قوة عالية ومقاومة للجهد، فإن سلاسل الأسطوانة ذات المسافة القصيرة هي الحل المثالي/ حيث أنها تتوافق مع معايير ANSI و ISO و BS. كما تتوفر خيارات سلاسل البكرات المفردة والمزدوجة والثلاثية لإعدادات وتكوينات الطاقة المختلفة.

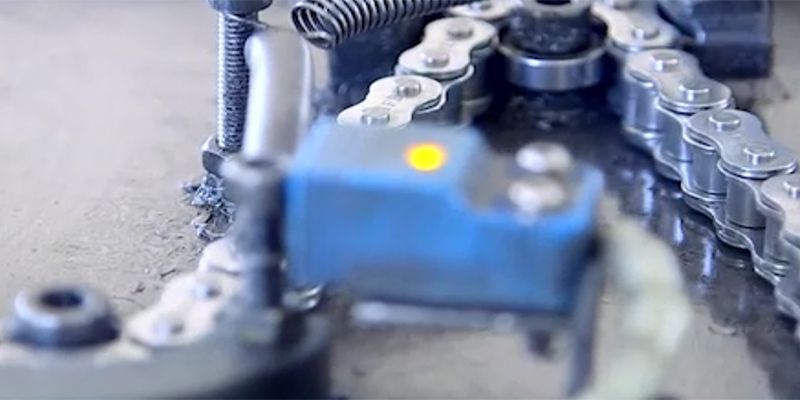

كما تتم معالجة جميع سلاسل الاسطوانات وتمديدها مسبقًا في المصنع للمساعدة في ضغطها لتكون مقاومة ضد الجهد وتقليل الاستطالة أثناء التشغيل. كما يمكننا في الشركة تحقيق المتطلبات الفردية لزيوت التشحيم درجة الأغذية.

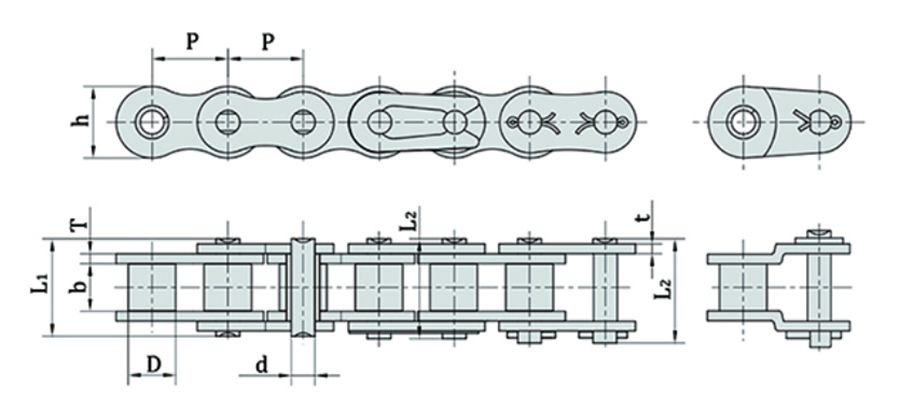

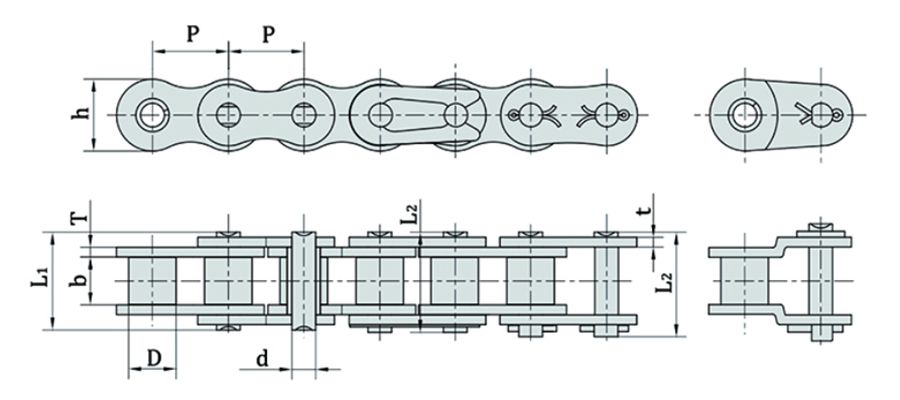

كما أن سلاسل الأسطوانة قصيرة المسافة تتوافق مع المعايير الأمريكية حيث تكون سماكة الألواح الداخلية والألواح الخارجية متماثلة. وهذا هو النوع المعروف بشكل خاص بالقوة والمتانة وعمر خدمة طويل، حيث يتم إجراء تعديلات مختلفة لتأمين أفضل قوة شد ممكنة. ولذا، ما عليكم إلا تحديد حجم السلسلة في المخططات أدناه للعثور على السلاسل التي تناسبكم بشكل أفضل.
| رقم السلسلة DIN ISO | الخطوة/ المسافة | نوع الجلبة | أقصى قطر للأسطوانة mm | أقل عرض mm | أقصى قطر لمسمار التثبيت mm | سماكة الصفيحة mm | أقصى h2 mm | طول مسمار التثبيت max mm | قوة الشد KN | A.T.S KN | الوزن kg/m | |
| mm | إنش | |||||||||||
| 40-1 | 12.70 | 1/2" | ملتفة (مبرومة) | 7.92 | 7.85 | 3.97 | 1.50 | 12.00 | 16.4 | 13.80 | 16.56 | 0.66 |
| 40-2 | ملتفة (مبرومة) | 30.8 | 27.60 | 33.12 | 1.3 | |||||||
| 40-3 | ملتفة (مبرومة) | 45 | 41.40 | 49.68 | 1.96 | |||||||
| 50-1 | 15.88 | 5/8" | ملتفة (مبرومة) | 10.16 | 9.40 | 5.08 | 2.03 | 15.05 | 20.50 | 21.80 | 26.16 | 1.1 |
| 50-2 | ملتفة (مبرومة) | 38.20 | 43.60 | 52.32 | 2.14 | |||||||
| 50-3 | ملتفة (مبرومة) | 56.50 | 65.40 | 78.48 | 3.2 | |||||||
| 60-1 | 19.05 | 3/4" | ملتفة (مبرومة) | 11.91 | 12.57 | 5.94 | 2.42 | 18.00 | 25.48 | 31.10 | 37.21 | 1.53 |
| 60-2 | ملتفة (مبرومة) | 48.40 | 62.30 | 74.76 | 3 | |||||||
| 60-3 | ملتفة (مبرومة) | 71.30 | 93.40 | 112.08 | 4.5 | |||||||
| 80-1 | 25.4 | 1" | ملتفة (مبرومة) | 15.88 | 15.75 | 7.94 | 3.23 | 23.50 | 32.70 | 55.60 | 66.72 | 2.63 |
| 80-2 | ملتفة (مبرومة) | 61.8 | 111.2 | 133.44 | 5.24 | |||||||
| 80-3 | ملتفة (مبرومة) | 91.20 | 166.80 | 200.16 | 7.83 | |||||||
| 100-1 | 31.75 | 1"1/4 | ملتفة (مبرومة) | 19.05 | 18.90 | 9.53 | 4.00 | 30.00 | 40.00 | 86.70 | 104.40 | 4.03 |
| 100-2 | ملتفة (مبرومة) | 75.80 | 173.50 | 208.20 | 8.02 | |||||||
| 100-3 | ملتفة (مبرومة) | 110.00 | 260.20 | 312.24 | 12 | |||||||
| 120-1 | 38.10 | 1"1/2 | ملتفة (مبرومة) | 22.23 | 25.22 | 11.10 | 4.80 | 36.20 | 50.5 | 124.60 | 149.52 | 5.94 |
| 120-2 | ملتفة (مبرومة) | 95.94 | 249.10 | 298.98 | 11.84 | |||||||
| 120-3 | ملتفة (مبرومة) | 141.40 | 373.70 | 448.44 | 17.69 | |||||||
| 140-1 | 44.45 | 1"3/4 | ملتفة (مبرومة) | 25.40 | 25.22 | 12.70 | 5.60 | 42.00 | 53.50 | 169.00 | 202.80 | 7.5 |
| 140-2 | ملتفة (مبرومة) | 102.50 | 338.10 | 405.72 | 14.89 | |||||||
| 140-3 | ملتفة (مبرومة) | 151.5 | 507.10 | 608.52 | 22.28 | |||||||
| 160-1 | 50.8 | 2" | ملتفة (مبرومة) | 28.58 | 31.55 | 14.27 | 6.50 | 48.26 | 64.67 | 222.40 | 266.88 | 10.2 |
| 160-2 | ملتفة (مبرومة) | 124.02 | 444.80 | 533.76 | 20.25 | |||||||
| 160-3 | ملتفة (مبرومة) | 182.57 | 667.20 | 800.64 | 30.31 | |||||||
| 180-1 | 57.15 | 2"1/4 | ملتفة (مبرومة) | 35.71 | 35.48 | 17.46 | 7.20 | 54.31 | 72.70 | 280.20 | 336.40 | 13.95 |
| 180-2 | ملتفة (مبرومة) | 138.5 | 560.50 | 672.60 | 27.62 | |||||||
| 180-3 | ملتفة (مبرومة) | 204.40 | 840.70 | 1008.84 | 41.29 | |||||||
| 200-1 | 63.5 | 2"1/2 | ملتفة (مبرومة) | 39.68 | 37.85 | 19.84 | 8.35 | 60.30 | 80.00 | 347.00 | 416.40 | 16.86 |
| 200-2 | ملتفة (مبرومة) | 151.60 | 693.90 | 832.68 | 33.42 | |||||||
| 200-3 | ملتفة (مبرومة) | 223.20 | 1040.90 | 1249.08 | 50.5 | |||||||

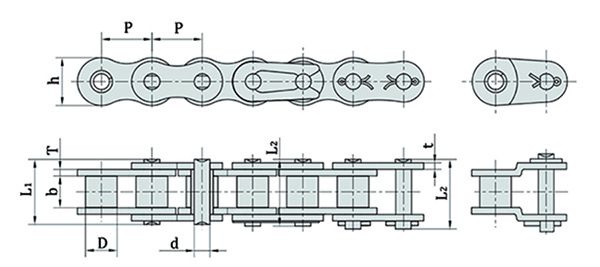

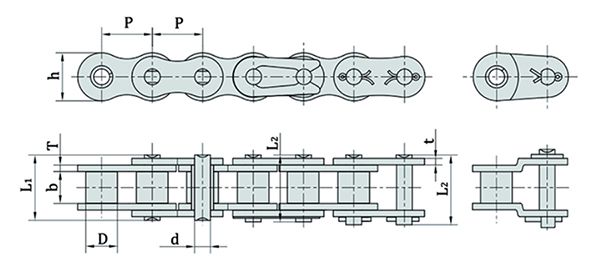

كما تجدر الإشارة إلى أن سلاسل الأسطوانة ذات المسافة القصيرة سلسلة B تتوافق مع المعايير الأوروبية حيث يتم تحقيق شد ممتاز من خلال التعديلات المختلفة. كما يوصى بذلك لأنظمة النقل في المصانع ونظام نقل الحركة في الدراجات النارية المدنية ودراجات السباق وغيرها. ولذا، ما عليكم إلا تحديد حجم السلسلة في المخططات أدناه للعثور على السلاسل التي تناسبكم بشكل أفضل.
| رقم السلسلة DIN ISO | الخطوة/ المسافة | نوع الجلبة | أقصى قطر للأسطوانة mm | أقل عرض mm | أقصى قطر لمسمار التثبيت mm | سماكة الصفيحة mm | أقصى h2 mm | طول مسمار التثبيت max mm | قوة الشد KN | A.T.S KN | الوزن kg/m | |
| mm | إنش | |||||||||||
| 08B-1 | 12.70 | 1/2" | ملتفة (مبرومة) | 8.51 | 7.75 | 4.45 | 1.60 | 11.80 | 16.85 | 18.00 | 21.60 | 0.74 |
| 08B-2 | ملتفة (مبرومة) | 30.7 | 31.10 | 37.32 | 1.47 | |||||||
| 08B-3 | ملتفة (مبرومة) | 44.6 | 46.65 | 55.98 | 2.2 | |||||||
| 10B-1 | 15.88 | 5/8” | ملتفة (مبرومة) | 10.16 | 9.64 | 5.08 | 1.70 | 14.60 | 19.50 | 22.40 | 26.88 | 0.95 |
| 10B-2 | ملتفة (مبرومة) | 36.00 | 44.50 | 53.40 | 1.88 | |||||||
| 10B-3 | ملتفة (مبرومة) | 52.60 | 66.70 | 80.04 | 2.81 | |||||||
| 12B-1 | 19.05 | 3/4" | ملتفة (مبرومة) | 12.07 | 11.68 | 5.72 | 1.85 | 16.10 | 22.45 | 29.00 | 34.80 | 1.23 |
| 12B-2 | ملتفة (مبرومة) | 42.10 | 57.80 | 69.36 | 2.42 | |||||||
| 12B-3 | ملتفة (مبرومة) | 61.60 | 86.70 | 104.04 | 3.61 | |||||||
| 16B-1 | 25.4 | 1" | ملتفة (مبرومة) | 15.88 | 17.02 | 8.28 | 3.24 | 21.00 | 35.50 | 60.00 | 72.00 | 2.77 |
| 16B-2 | ملتفة (مبرومة) | 68.5 | 106 | 127.20 | 5.51 | |||||||
| 16B-3 | ملتفة (مبرومة) | 99.50 | 160.00 | 192.00 | 8.25 | |||||||
| 20B-1 | 31.75 | 1"1/4 | ملتفة (مبرومة) | 19.05 | 19.56 | 10.19 | 4.50 | 26.40 | 41.40 | 95.00 | 114.00 | 3.9 |
| 20B-2 | ملتفة (مبرومة) | 77.50 | 170.00 | 204.00 | 7.7 | |||||||
| 20B-3 | ملتفة (مبرومة) | 114.00 | 250.00 | 300.00 | 11.44 | |||||||
| 24B-1 | 38.10 | 1"1/2 | ملتفة (مبرومة) | 25.40 | 25.40 | 14.63 | 6.00 | 33.40 | 53.5 | 160.00 | 192.00 | 7.14 |
| 24B-2 | ملتفة (مبرومة) | 101.80 | 280.00 | 336.00 | 14.1 | |||||||
| 24B-3 | ملتفة (مبرومة) | 150.20 | 425.00 | 510.00 | 20.79 | |||||||
| 28B-1 | 44.45 | 1"3/4 | ملتفة (مبرومة) | 27.94 | 30.99 | 15.90 | 7.60 | 37.00 | 65.10 | 200.00 | 240.00 | 9.36 |
| 28B-2 | ملتفة (مبرومة) | 123.15 | 360.00 | 432.00 | 18.52 | |||||||
| 28B-3 | ملتفة (مبرومة) | 183.7 | 530.00 | 636.00 | 27.7 | |||||||
| 32B-1 | 50.8 | 2” | ملتفة (مبرومة) | 29.21 | 30.99 | 17.81 | 7.10 | 42.20 | 64.50 | 250.00 | 300.00 | 9.94 |
| 32B-2 | ملتفة (مبرومة) | 124.10 | 450.00 | 540.00 | 19.6 | |||||||
| 32B-3 | ملتفة (مبرومة) | 181.80 | 670.00 | 804.00 | 29.26 | |||||||
| 40B-1 | 63.5 | 2"1/2 | ملتفة (مبرومة) | 39.37 | 38.10 | 22.89 | 8.60 | 52.90 | 80.00 | 355.00 | 426.00 | 16.4 |
| 40B-2 | ملتفة (مبرومة) | 151.60 | 630.00 | 756.00 | 32 | |||||||
| 40B-3 | ملتفة (مبرومة) | 224.60 | 950.00 | 1140.00 | 48.3 | |||||||

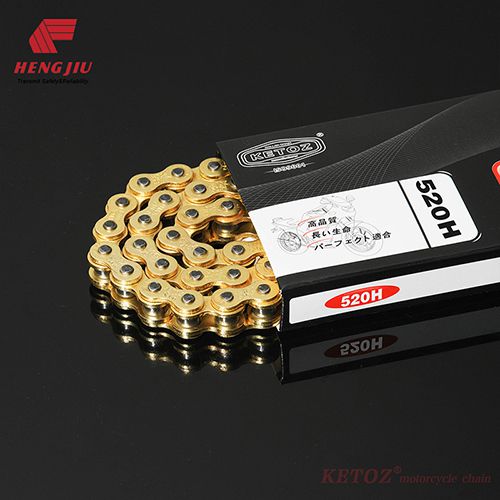

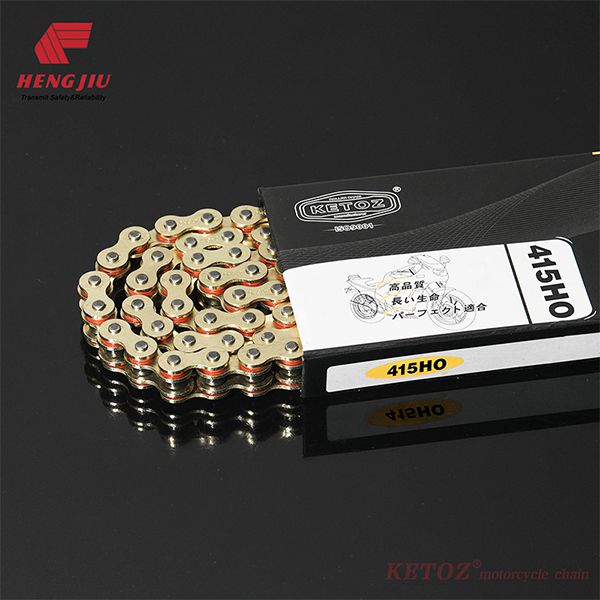

تُعتبر السلاسل من المكونات الرئيسية للدراجات النارية، ولذا، في حال تعرض للتلف أو الكسر، فإنه يعرض حياة الناس للخطر بشكل شبه حتمي وخاصة عند قيادة الدراجات النارية بسرعات عالية. ولذلك، عندما يتعلق الأمر بسلاسل الدراجات النارية، يجب الانتباه إلى مقاومة التمدد والتآكل والصدمات والجهد.
