جنزير نقل حركة ميكانيكية ذات خطوة مزدوجة/ سلسلة الأسطوانة ذات مسافة مزدوجة Double Pitch Roller Chains

سلاسل نظام نقل الحركة في الدراجات النارية وفي المصانع

  • جنزير نقل حركة ميكانيكية ذات خطوة مزدوجة
  • جنزير نقل حركة ميكانيكية ذات خطوة مزدوجة
  • جنزير نقل حركة ميكانيكية ذات خطوة مزدوجة
استفسار

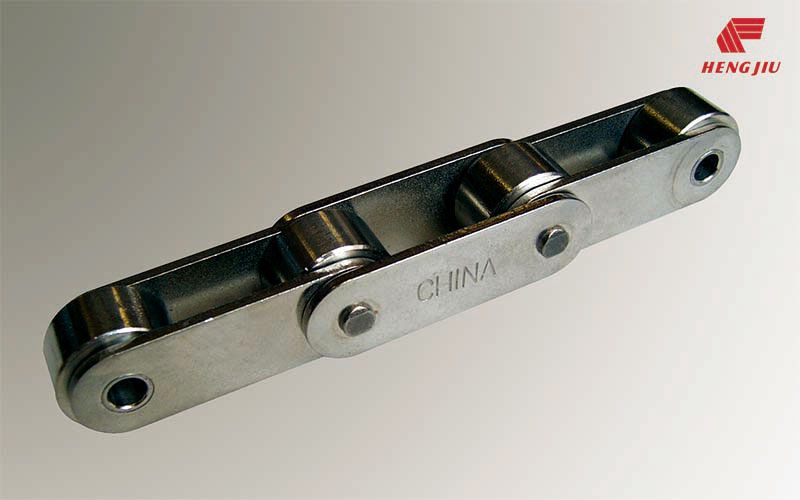

تُعتبر سلاسل الأسطوانة المزدوجة (جنزير نقل حركة ميكانيكية) نوع من سلاسل الأسطوانة القصيرة. وبغض النظر عن الطول المضاعف بين الألواح، يظل باقي هيكلها كما هو الحال في سلاسل الأسطوانة القصيرة. وبهذه الطريقة، يكون أخف وزنًا وأكثر ملاءمة للظروف التي تتطلب نقل بطاقة أقل وسرعة أبطأ نسبيًا ومسافات نقل أطول.

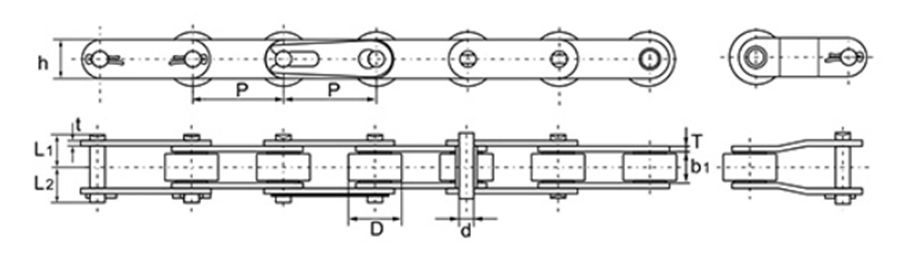

سلسة الأسطوانات ذات المسافة المزدوجة القياسية
استفسار
جنزير نقل حركة ميكانيكية ذات خطوة مزدوجة
رقم السلسلة DIN ISO الخطوة/ المسافة العرض بين الصفائح الداخلية قطر الأسطوانة أبعاد مسمار التثبيت أبعاد الصفيحة أدنى قوة شد قوة الشد المتوسطة الوزن
DIN/ISO ANSI p
mm		 b1(أدنى)
mm		 D (أقصى)
mm		 d
mm		 L1
mm		 L2
mm		 h
mm		 t/T
mm		 Q(أدنى)
kN		 Qo
kN		 q
kg/m
208A 2040 25.4 7.85 7.92 3.96 8.3 9.6 12 1.52 13.8 18 0.43
208B / 25.4 7.75 9.51 4.45 8.5 9.9 11.8 1.65 17.8 20.5 0.49
210A 2050 31.75 9.4 10.16 5.08 10.25 11.85 15 2 21.8 31 0.70
210B / 31.75 9.65 10.16 5.08 9.6 10.9 14.6 1.65 22.2 27.5 0.63
212A 2060 38.1 12.57 11.91 5.94 12.65 14.35 18 2.4 31.1 42 1.02
212B / 38.1 11.68 12.07 5.72 11 12.4 16 1.8 28.9 32.5 0.78
216A 2080 50.8 15.75 15.88 7.92 16.2 17.9 23.5 3.2 55.6 70.2 1.76
220A 2100 63.5 18.9 19.05 9.52 19.8 23.3 30 4 86.7 115 2.55
224A 2120 76.2 25.22 22.23 11.1 25 28.3 35.8 4.9 124.6 170 4.06

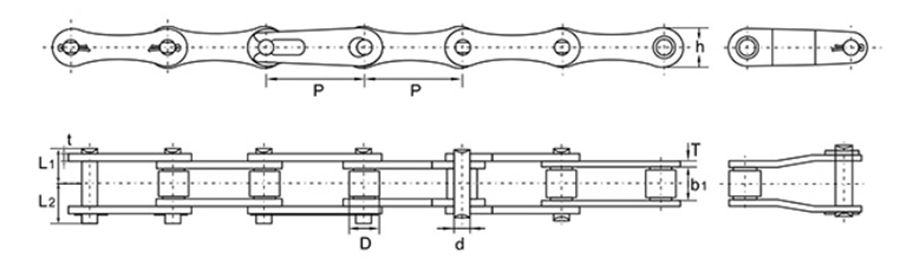

سلسة الأسطوانات ذات المسافة المزدوجة المسلحة
استفسار
جنزير نقل حركة ميكانيكية ذات خطوة مزدوجة
رقم السلسلة DIN ISO الخطوة/ المسافة العرض بين الصفائح الداخلية قطر الأسطوانة أبعاد مسمار التثبيت أبعاد الصفيحة أدنى قوة شد قوة الشد المتوسطة الوزن
DIN/So ANSI p
mm		 b1(أدنى)
mm		 D(أقصى)
mm		 d
mm		 L1
mm		 L2
mm		 h
mm		 t/T
mm		 O(أدنى)
kN		 Qo
kN		 q
kg/m
C208AH C2040H 25.4 7.85 7.92 3.96 9.25 10.55 12 2 13.8 18 0.64
C208AHL C2040H 25.4 7.85 15.88 3.96 9.25 10.55 12 2 13.8 18 0.98
C210AH C2050H 31.75 9.4 10.16 5.08 11.05 12.45 15 2.4 21.8 31 0.96
C210AHL C2052H 31.75 9.4 19.05 5.08 11.05 12.45 15 2.4 21.8 31 1.41
C212AH C2060H 38.1 12.57 11.91 5.94 14.3 15.7 18 3.2 31.1 42 1.52
C212AHL C2062H 38.1 12.57 22.23 5.94 14.3 15.7 18 3.2 31.1 42 2.22
C216AH C2080H 50.8 15.75 15.88 7.92 17.85 19.25 23.5 4 55.6 70.2 2.53
C216AHL C2082H 50.8 15.75 28.58 7.92 17.85 19.25 23.5 4 55.6 70.2 3.58
C220AH C2100H 63.5 18.9 19.05 9.52 21.55 25.05 30 4.9 86.7 115 3.82
C224AHL C2102H 63.5 18.9 39.67 9.52 21.55 25.05 30 4.9 86.7 115 5.96
C224AH C2120H 76.2 25.22 22.23 11.1 26.5 29.9 35.8 5.6 124.6 170 5.40
C220AHL C2122H 76.2 25.22 44.45 11.1 26.5 29.9 35.8 5.6 124.6 170 8.33
C232AH C2160H 101.6 31.55 28.56 14.27 33.75 37.65 48 7.2 222.4 290 9.08
c232AHL C2162H 101.6 31.55 57.15 14.27 33.75 37.65 48 7.2 222.4 290 13.69
القدرة التصنيعية
تأسست الشركة على سياسة الابتكار والجودة والمنافسة في السوق المحلية والدولية، حيث دأبت على ذلك منذ اليوم الأول للتأسيس مما جعلها تبدع في تصنيع وتطوير سلاسل الدراجات النارية وسلاسل معدات الموانئ وأنظمة النقل في المخابز والمصانع وغيرها. كما تجدر الإشارة إلى أن الشركة تصنع السلاسل من سبائك عالية الجودة من ( 45Mn، 20Mn، 30CrMnTi، M10) في قوالب عالية الدقة، حيث خضعت السلاسل للمعالجة الحرارية الصارمة ومراقبة الجودة الشاملة. إلى جانب ذلك، تمتلك الشركة مصنع ضخم مزود بأحدث ماكينات التصنيع وخطوط الإنتاج المؤتمتة، تمتلك الشركة أيضاً فريق فني من ذوي الخبرات العالية، مما جعل منتجات الشركة من سلاسل الدراجات النارية وسلاسل أنظمة النقل والحركة تنافس سلاسل أفضل الشركات المصنعة فيما يخص المؤشرات الأساسية مثل الاستطالة الأولية ومقاومة التعب وقوة الشد.
